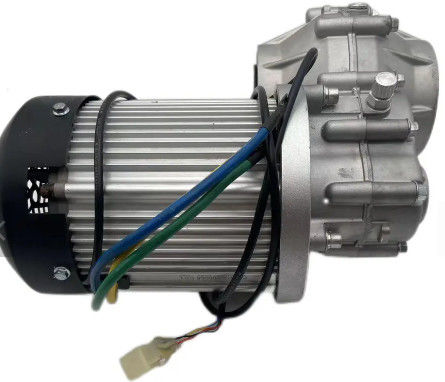

Μόνιμος μαγνήτης κινητήρα 2850 RPM χωρίς ψήκτρες για τρίκυκλο

Προδιαγραφές απόδοσης

Σχέδια ζωγραφικής

ΣΤΑΤΩΡ

Ο στάτορας για έναν κινητήρα συνεχούς ρεύματος χωρίς ψήκτρες είναι ένας πολυστρωματικός πυρήνας από χάλυβα με πηνία μαγνητικού σύρματος ενσωματωμένα και συνδεδεμένα σε μία, δύο ή περισσότερες φάσεις έτσι ώστε με τη διαδοχική διέγερση αυτών των περιελίξεων φάσης, να μπορεί να δημιουργηθεί ένα περιστρεφόμενο ηλεκτρομαγνητικό πεδίο.Δεδομένου ότι και οι απώλειες σιδήρου και χαλκού στον κινητήρα συνεχούς ρεύματος χωρίς ψήκτρες λαμβάνουν χώρα στον στάτορα, η παραγόμενη θερμότητα μεταφέρεται εύκολα στο περιβάλλον.Ένας κινητήρας με εσωτερικό ρότορα είναι καλύτερος από αυτή την άποψη λόγω της μεγαλύτερης περιοχής του στάτη σε επαφή με τις επιφάνειες στερέωσης.

ΡΟΤΕΡ

Σε όλους τους κινητήρες συνεχούς ρεύματος χωρίς ψήκτρες συνεχούς περιστροφής, το μόνιμο μαγνητικό πεδίο βρίσκεται στον ρότορα.Οι περιελίξεις που τροφοδοτούν το περιστρεφόμενο ηλεκτρομαγνητικό πεδίο βρίσκονται στον στάτορα.Ο ρότορας μπορεί να σχεδιαστεί εντός του στάτορα, όπως σε έναν συμβατικό κινητήρα, ή εκτός του στάτορα.Ο σχεδιασμός του εσωτερικού ρότορα χρησιμοποιείται γενικά σε εφαρμογές αυξητικής κίνησης όπου απαιτείται χαμηλή αδράνεια και γρήγορη απόκριση.Η διαμόρφωση του εξωτερικού ρότορα παρέχει μια πιο άκαμπτη δομή για τους μόνιμους μαγνήτες και έχει μεγαλύτερη αδράνεια.Χρησιμοποιείται σε εφαρμογές υψηλής ταχύτητας όπου απαιτείται μια άκαμπτη δομή για την αντιμετώπιση των φυγόκεντρων δυνάμεων που δρουν στους μόνιμους μαγνήτες, σε εφαρμογές βρόχου ταχύτητας όπου η πρόσθετη αδράνεια του δρομέα είναι επιθυμητή για σταθεροποίηση της ταχύτητας ή όταν η πρόσθετη αδράνεια είναι ασήμαντη σε σχέση με τη συνολική αδράνεια όπως σε μια μονάδα δίσκου μνήμης.
