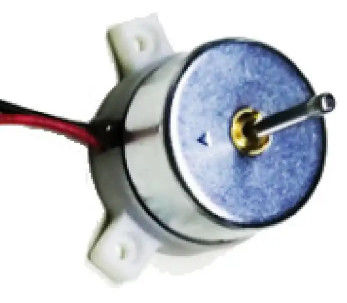

5W μικρό ηλεκτρικό εργαλείο μηχανών 4500RPM ΣΥΝΕΧΩΝ ηλεκτρικών κινητήρων μικρό αβούρτσιστο

Αβούρτσιστος μικρός ΣΥΝΕΧΗΣ ηλεκτρικός κινητήρας κλ-3225-012 ηλεκτρικό εργαλείο 4500RPM

12v συνεχής αβούρτσιστη μηχανή

Σχέδια

Προδιαγραφές απόδοσης

Το αβούρτσιστο ηλεκτρικό σύστημα ΣΥΝΕΧΩΝ μηχανών αποτελείται από τρία μέρη: στροφέας, στάτης, και αισθητήρας θέσης. Θέση που αισθάνεται commutates το ρεύμα του στάτη που τυλίγει σε μια ορισμένη διαταγή σύμφωνα με τις αλλαγές στη θέση στροφέων (δηλαδή ανιχνεύει τη θέση του μαγνητικού πόλου στροφέων σχετικά με το στάτη που τυλίγει, και παράγει ένα αισθαμένος σήμα θέσης στην καθορισμένη θέση. Μετά από να υποβληθεί σε επεξεργασία από το κύκλωμα μετατροπής σημάτων, το κύκλωμα διακοπτών δύναμης ελέγχεται για να μεταστρέψει το άνεμος ρεύμα σύμφωνα με μια ορισμένη λογική σχέση). Η τάση εργασίας του τυλίγματος στατών παρέχεται ένα ηλεκτρονικό κύκλωμα διακοπτών που ελέγχεται από από την παραγωγή αισθητήρων θέσης.

Υπάρχουν τρεις τύποι αισθητήρων θέσης: μαγνητικός ευαίσθητος, φωτοηλεκτρικός, και ηλεκτρομαγνητικός:

Για την αβούρτσιστη ΣΥΝΕΧΗ μηχανή με το μαγνητικό ευαίσθητο αισθητήρα θέσης, τα μαγνητικά τμήματα αισθητήρων του (όπως το στοιχείο αιθουσών, μαγνητική δίοδος, μαγνητικός ευαίσθητος σωλήνας πόλων, μαγνητικός αντιστάτης ή ειδικό ολοκληρωμένο κύκλωμα, κ.λπ.) εγκαθίστανται στη συνέλευση στατών για να ανιχνεύσουν τις αλλαγές μαγνητικών πεδίων που παράγονται όταν περιστρέφονται ο μόνιμοι μαγνήτης και ο στροφέας.

Η αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή με το φωτοηλεκτρικό αισθητήρα θέσης είναι εξοπλισμένη με το φωτοηλεκτρικό αισθητήρα στη συνέλευση στατών σύμφωνα με μια ορισμένη θέση. Ο στροφέας είναι εξοπλισμένος με μια ελαφριά ασπίδα, και η πηγή φωτός είναι μια εκπέμπουσα φως δίοδος ή ένας μικρός βολβός. Όταν ο στροφέας περιστρέφεται, τα φωτοευαίσθητα συστατικά στο στάτη θα παραγάγουν περιοδικά τα σήματα σφυγμού σε μια ορισμένη συχνότητα που οφείλεται με την έννοια του σκιάζοντας πιάτου.
Μια αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή που χρησιμοποιεί τους ηλεκτρομαγνητικούς αισθητήρες θέσης είναι εξοπλισμένη με τα ηλεκτρομαγνητικά τμήματα αισθητήρων (όπως οι μετασχηματιστές συζεύξεων, οι διακόπτες εγγύτητας, τα ηχηρά κυκλώματα LC, κ.λπ.) που εγκαθίστανται στη συνέλευση στατών. Όταν η θέση του μόνιμου στροφέα μαγνητών αλλάζει, η ηλεκτρομαγνητική επίδραση θα αναγκάσει τον ηλεκτρομαγνητικό αισθητήρα για να παραγάγει τα υψηλής συχνότητας σήματα διαμόρφωσης (το των οποίων εύρος αλλάζει με τη θέση στροφέων).

Με απλά λόγια, μια αβούρτσιστη ΣΥΝΕΧΗΣ μηχανή στηρίζεται στην αλλαγή της εναλλασσόμενων συχνότητας και του κυματοειδούς του τρέχοντος κύματος που εισάγεται στη σπείρα στατών της αβούρτσιστης μηχανής, που διαμορφώνει ένα μαγνητικό πεδίο που περιστρέφεται πλήρως γύρω από το γεωμετρικό άξονα της μηχανής γύρω από την άνεμος σπείρα. Αυτό το μαγνητικό πεδίο οδηγεί το μόνιμο χάλυβα μαγνητών στο στροφέα για να περιστραφεί, αναγκάζοντας τη μηχανή για να περιστραφεί. Η απόδοση της μηχανής συσχετίζεται με τους παράγοντες όπως ο αριθμός μαγνητικού χάλυβα, δύναμη μαγνητικής ροής του μαγνητικού χάλυβα, και η τάση εισαγωγής της μηχανής, αυτό είναι στενά συνδεδεμένη στην απόδοση ελέγχου των αβούρτσιστων μηχανών, δεδομένου ότι η εισαγωγή είναι άμεσο ρεύμα, το οποίο απαιτεί έναν ηλεκτρονικό κυβερνήτη για να την μετατρέψει σε 3 εναλλασσόμενα ρεύματα. Απαιτεί επίσης τα σήματα ελέγχου από το δέκτη τηλεχειρισμού να ελέγξει την ταχύτητα μηχανών για να ικανοποιήσει τις ανάγκες της πρότυπης χρήσης.

Συνολικά, η δομή των αβούρτσιστων μηχανών είναι σχετικά απλή, και ο πραγματικός καθοριστικός παράγοντας της απόδοσής τους είναι ο αβούρτσιστος ηλεκτρονικός κυβερνήτης (επίσης γνωστός ως ηλεκτρικός κυβερνήτης). Ο καλός ηλεκτρικός κυβερνήτης απαιτεί το γενικό έλεγχο των διαδικασιών όπως το σχέδιο προγράμματος ελέγχου μικροελεγκτών, το σχέδιο κυκλωμάτων, και η σύνθετη τεχνολογία επεξεργασίας, έτσι η τιμή είναι γενικά πολύ υψηλότερη από αυτή των αβούρτσιστων μηχανών.
