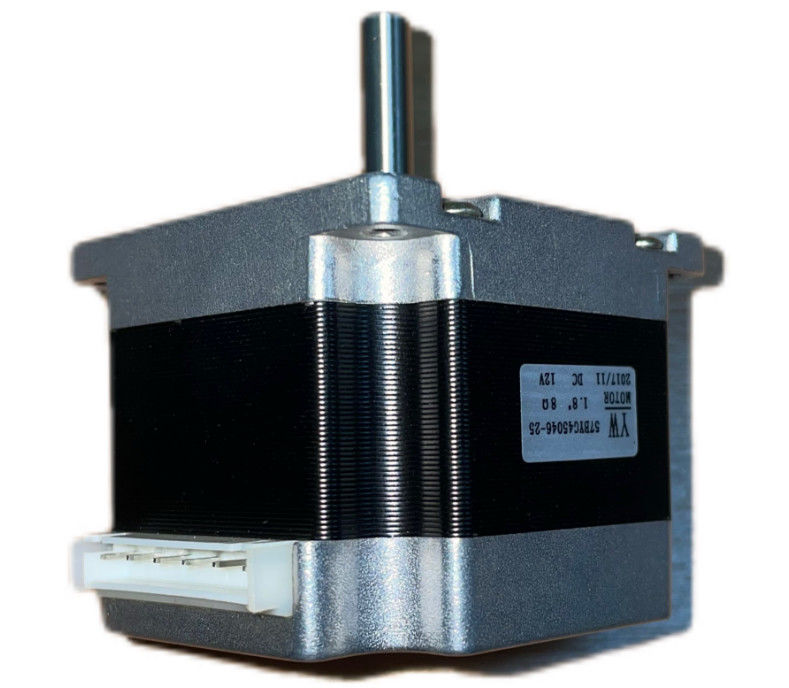

ΣΥΝΕΧΕΣ Stepper βιομηχανίας μηχανικός εξοπλισμός μηχανών επαγωγής βουρτσών μηχανών ηλεκτρικός

Σχέδιο περιλήψεων

Stepper έλεγχος μηχανών έχουμε δει προηγουμένως ότι οι σπείρες μηχανών πρέπει να ενεργοποιηθούν, σε μια συγκεκριμένη ακολουθία, για να παραγάγουν το μαγνητικό πεδίο με το οποίο ο στροφέας πρόκειται να ευθυγραμμίσει. Διάφορες συσκευές χρησιμοποιούνται για να παρέχουν την απαραίτητη τάση στις σπείρες, και να επιτρέψουν έτσι στη μηχανή για να λειτουργήσουν κατάλληλα. Έναρξη από τις συσκευές που είναι πιό στενές στη μηχανή έχουμε: Μια γέφυρα κρυσταλλολυχνιών είναι η συσκευή ελέγχοντας φυσικά την ηλεκτρική σύνδεση των σπειρών μηχανών. Οι κρυσταλλολυχνίες μπορούν να δουν ως ηλεκτρικά ελεγχόμενοι διακόπτες, οι οποίοι, όταν κλείνονται επιτρέπουν τη σύνδεση μιας σπείρας στον ηλεκτρικό ανεφοδιασμό και έτσι τη ροή του ρεύματος στη σπείρα.

Μια γέφυρα κρυσταλλολυχνιών απαιτείται για κάθε φάση μηχανών. Ένα predriver είναι μια συσκευή που ελέγχει την ενεργοποίηση των κρυσταλλολυχνιών, που παρέχουν την απαραίτητη τάση και τρέχων, ελέγχεται με τη σειρά από ένα MCU. Ένα MCU είναι μια μονάδα μικροελεγκτών, η οποία προγραμματίζεται συνήθως από το χρήστη μηχανών και παράγει τα συγκεκριμένα σήματα για τον προ-οδηγό για να λάβει την επιθυμητή συμπεριφορά μηχανών. Το σχήμα 7 παρουσιάζει απλή αντιπροσώπευση ενός stepper σχεδίου ελέγχου μηχανών. Ο προ-οδηγός και η γέφυρα κρυσταλλολυχνιών μπορούν να περιληφθούν σε μια ενιαία συσκευή, αποκαλούμενη οδηγό. Σχήμα 7: Stepper σχεδίου ελέγχου μηχανών βασικοί τύποι οδηγών μηχανών υπάρχουν διαφορετικοί stepper οδηγοί μηχανών διαθέσιμοι στην αγορά, οι οποίοι επιδεικνύουν τα διαφορετικά χαρακτηριστικά γνωρίσματα για τις συγκεκριμένες εφαρμογές.
